Hay una escena que se repite en demasiados montajes: el técnico suma el peso de todos los focos que va a colgar en el truss, comprueba que el total no supera la carga máxima del fabricante y da el visto bueno. El problema es que esa suma no es suficiente. La capacidad de carga de una estructura escénica no depende solo del peso total colgado, sino de cómo y dónde se aplica ese peso. Confundir carga puntual con carga distribuida —o usar la cifra equivocada de la ficha técnica— ha sido la causa de deformaciones, accidentes y colapsos estructurales que, sobre el papel, «no deberían haber ocurrido».
Este artículo explica qué diferencia a ambos tipos de carga, cómo actúan sobre el truss, y qué decisiones prácticas implican en el día a día de cualquier montaje profesional.
Qué es la carga distribuida (UDL) y cómo se expresa
La carga distribuida —en inglés Uniformly Distributed Load o UDL— es aquella que se reparte de forma homogénea a lo largo de toda la longitud de la estructura. En términos físicos, significa que el peso por metro lineal es constante en cualquier punto del truss. Se expresa siempre en kg/m, lo que la convierte en un valor que depende simultáneamente del peso y de la longitud de vano.
Un ejemplo típico de carga distribuida real: ocho focos de 5 kg cada uno, colgados a intervalos regulares de un metro en un truss de 8 metros. El resultado es una carga distribuida de 5 kg/m a lo largo de todo el vano. Otro ejemplo habitual es el cableado que recorre el truss de punta a punta: si el conjunto de cables pesa 16 kg en 8 metros, añade 2 kg/m de carga distribuida que muchos técnicos olvidan incluir en sus cálculos.
Las fichas técnicas de los fabricantes de truss expresan la capacidad máxima de la estructura en UDL para un vano dado. Cuando la ficha indica «57 kg/m para un vano de 8 m», significa que esa es la carga distribuida máxima admisible en esa configuración concreta. Cambiar la longitud del vano cambia el límite. No existe una única cifra de capacidad válida para todas las situaciones: siempre depende de la longitud entre apoyos.
Qué es la carga puntual (CPL) y cuándo aparece en un montaje
La carga puntual —o CPL, del inglés Centre Point Load— es aquella que se concentra en un único punto o en una zona muy reducida de la estructura, en lugar de repartirse a lo largo del vano. Se expresa en kg o kN, sin referencia a longitud, porque actúa en un lugar concreto. Es el tipo de carga más exigente para el truss, ya que genera el mayor momento flector precisamente en el punto de aplicación.
En producción escénica, la carga puntual aparece constantemente: un subwoofer de 80 kg suspendido en el centro del truss, una pantalla LED colgada de un solo punto de anclaje, o un motor que eleva un elemento escenográfico desde un único punto del entramado. Cada uno de esos elementos aplica su peso de forma concentrada, no repartida. La estructura «nota» ese peso de manera muy diferente a como notaría el mismo peso total distribuido en varios focos a lo largo del vano.
El caso más crítico, y el más frecuente en instalaciones mal calculadas, es la carga puntual en el centro del vano. Es el punto donde el momento flector es máximo, donde la deflexión es mayor y donde el truss está más solicitado. Aplicar una carga pesada en el centro de un truss largo, sin verificar la capacidad de carga puntual declarada por el fabricante, es uno de los errores más comunes —y con consecuencias más graves— en montajes de eventos.
Por qué un mismo truss tiene capacidades distintas según el tipo de carga
Aquí radica el malentendido más extendido del sector: un truss no tiene una sola capacidad de carga; tiene varias, y cada una corresponde a un escenario de aplicación distinto. Las fichas técnicas de fabricantes profesionales siempre diferencian al menos entre la capacidad en UDL (carga distribuida) y la capacidad en CPL (carga puntual en el centro). Estas cifras no son intercambiables.
La razón es física: una carga distribuida uniformemente hace trabajar al truss de forma gradual y simétrica, repartiendo los esfuerzos. Una carga puntual en el centro concentra todo el momento flector en ese punto, exigiendo mucho más a la sección transversal del truss. Para el mismo vano, la capacidad en CPL suele ser inferior a la capacidad en UDL, aunque en algunos perfiles de truss de alta inercia la diferencia puede ser menor. En cualquier caso, usar la cifra UDL para calcular una instalación con cargas puntuales significativas es un error técnico que infravalora la solicitación real de la estructura.
Adicionalmente, cuando en un mismo truss coexisten carga distribuida (el cableado, los focos regulares) y cargas puntuales (un subwoofer, una pantalla), los efectos se suman. El cálculo correcto pasa por sumar la parte de carga puntual que recae en cada punto de suspensión más la mitad de la UDL total. Ignorar esta combinación es otro vector de error habitual.
Cómo afecta la posición de la carga puntual a los puntos de suspensión
El error más costoso que puede cometerse al planificar un sistema multipunto no es colgar demasiado peso: es no calcular cómo se distribuye ese peso entre los motores o torres de sustentación según dónde esté aplicada cada carga.
La lógica intuitiva —»tres motores de 500 kg aguantan 1.500 kg sin problema»— ha provocado colapsos reales. Si la carga distribuida es de 1.300 kg en un truss suspendido en tres puntos, y el motor central sube ligeramente más rápido que los dos exteriores, toda la carga puede concentrarse momentáneamente en ese punto central. El teorema de los tres momentos describe este comportamiento: en sistemas hiperestáticos, la distribución de cargas entre apoyos no es lineal ni intuitiva, y depende de la rigidez relativa de cada punto.
Cuando la carga puntual no está en el centro del vano —sino desplazada hacia uno de los apoyos—, el reparto entre motores es aún más asimétrico. La fórmula básica de equilibrio de momentos establece que el motor más cercano a la carga puntual absorbe la proporción mayor. Un altavoz de 100 kg colgado a 1 metro del motor izquierdo en un vano de 9 metros aplica 89 kg sobre ese motor y solo 11 kg sobre el derecho. Quien no calcula esto y dimensiona ambos motores por igual está sobredimensionando uno y posiblemente infradimensionando el otro.

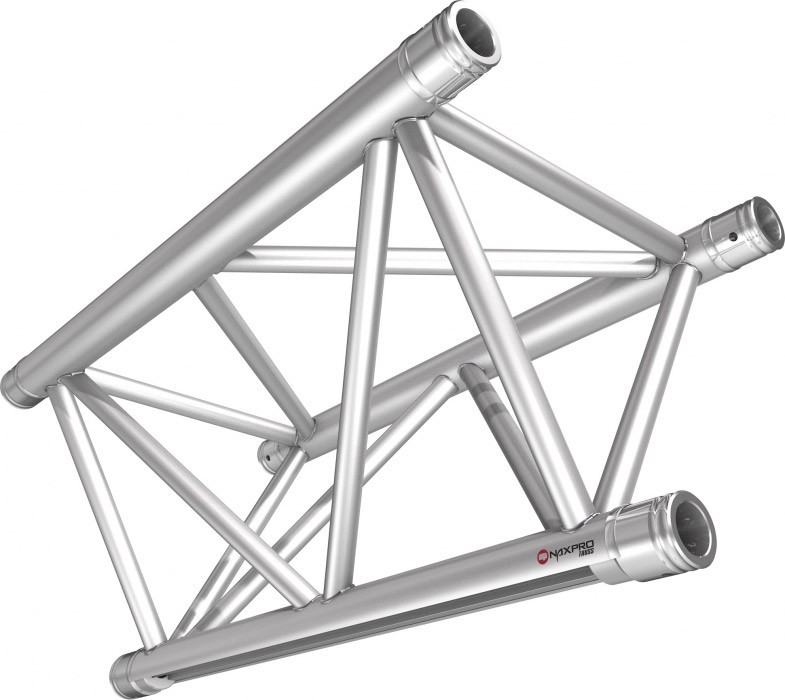

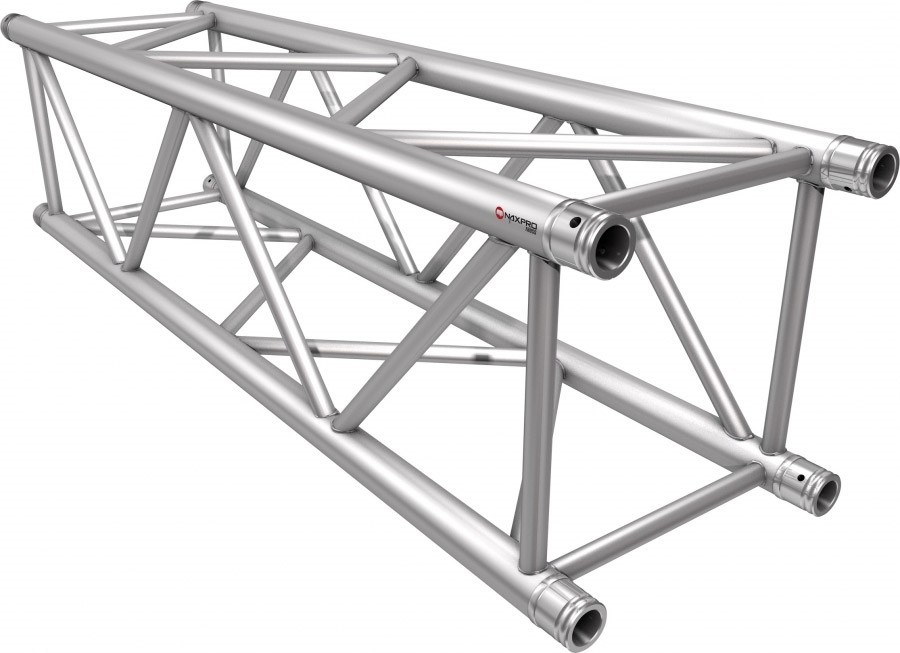

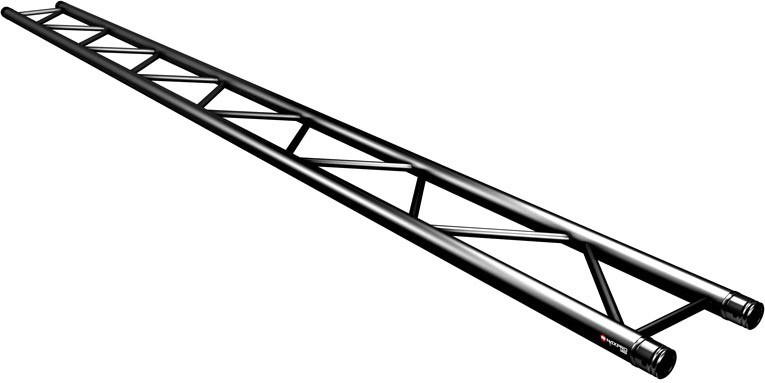

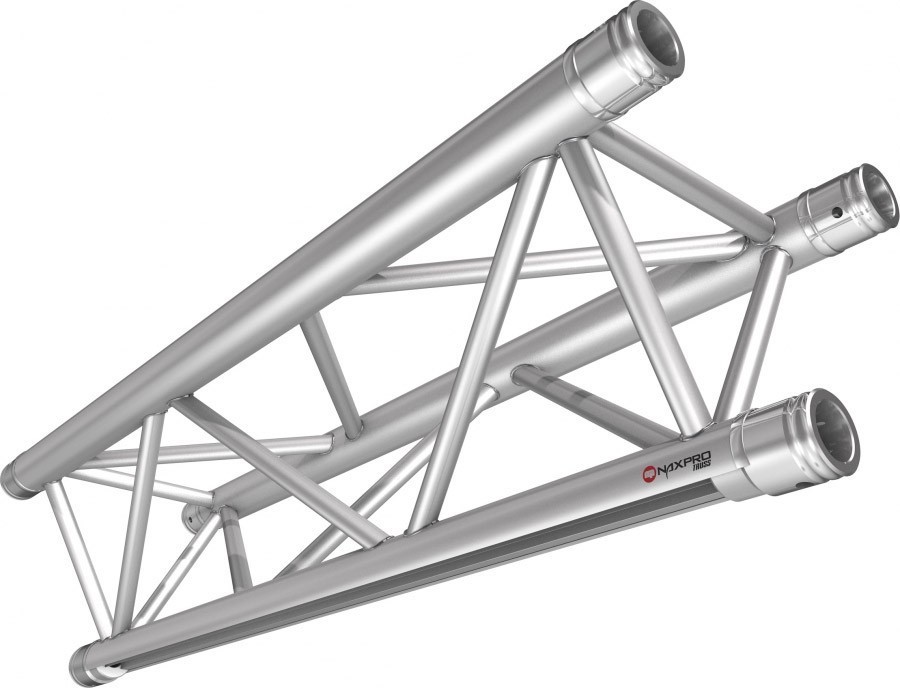

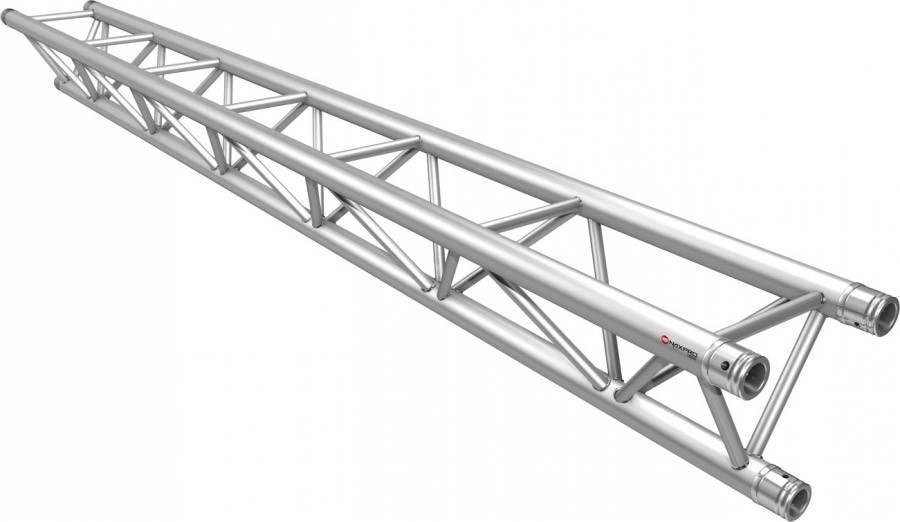

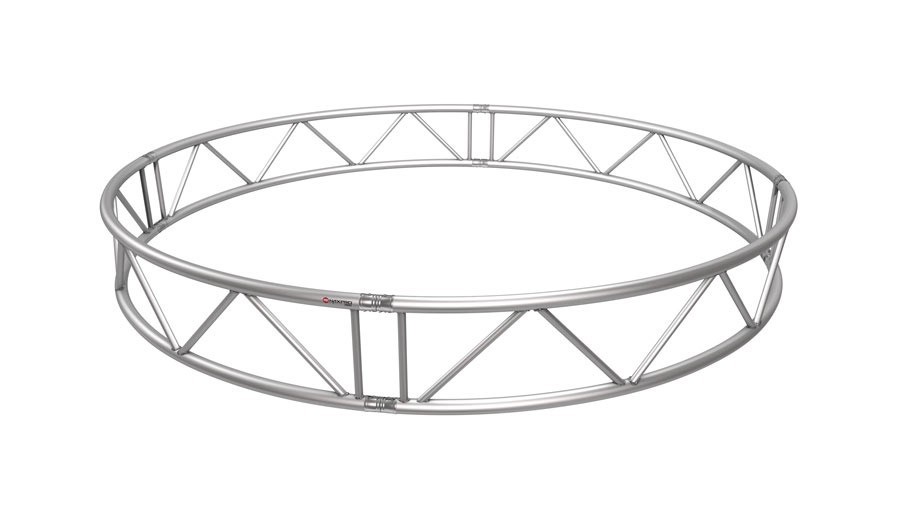

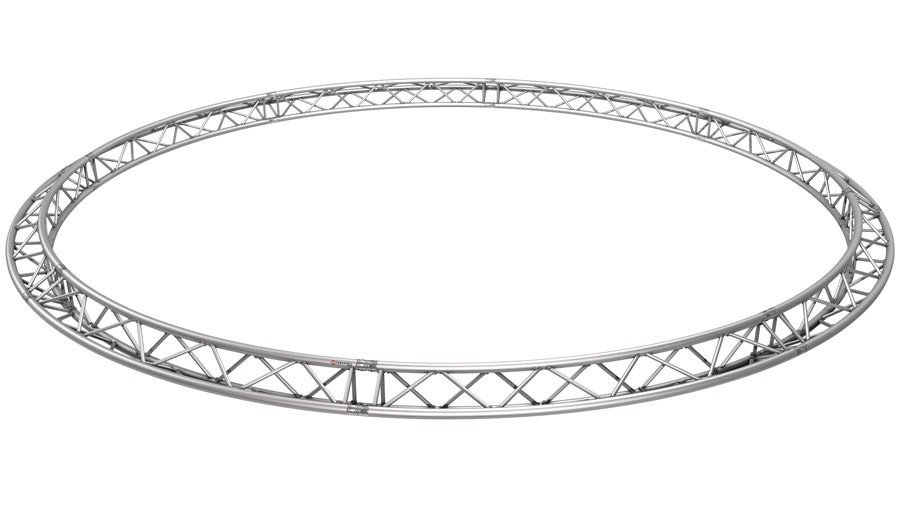

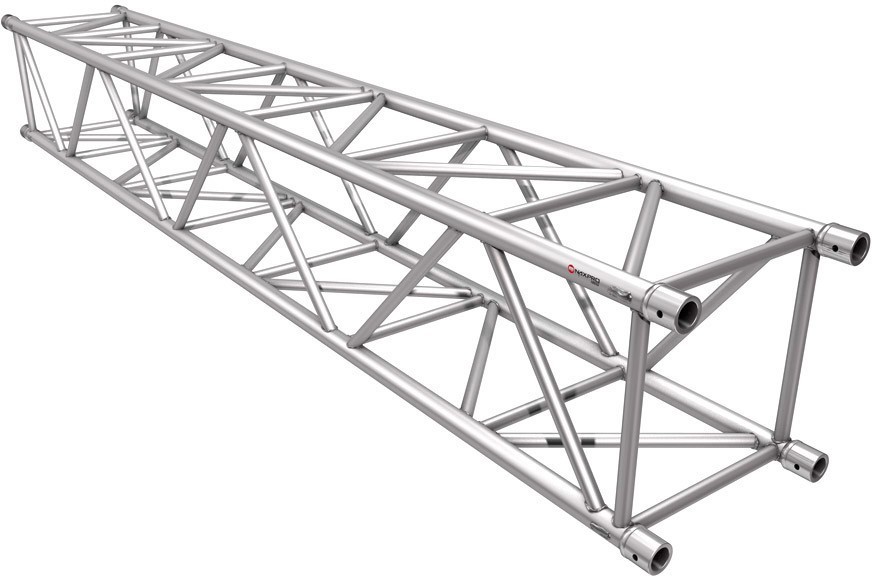

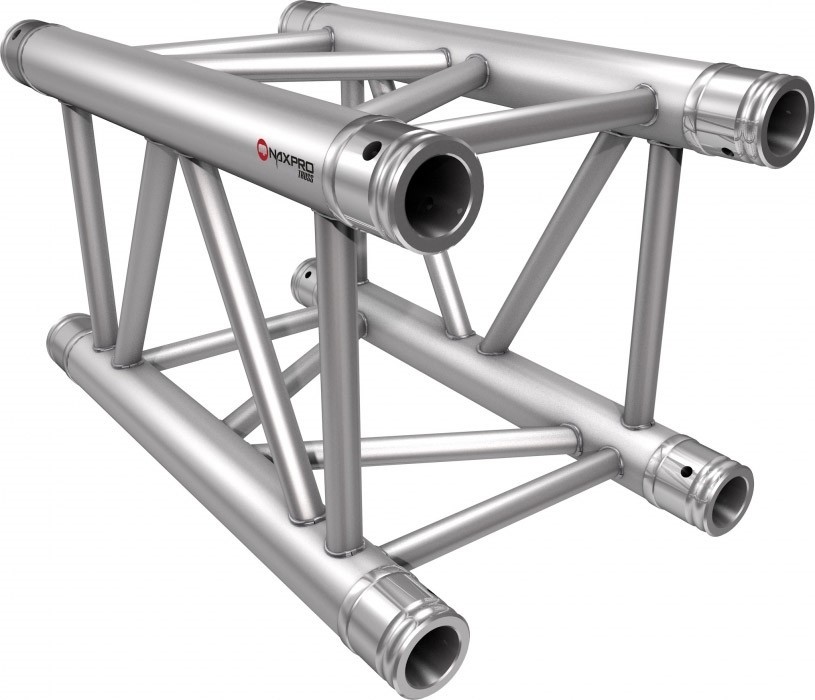

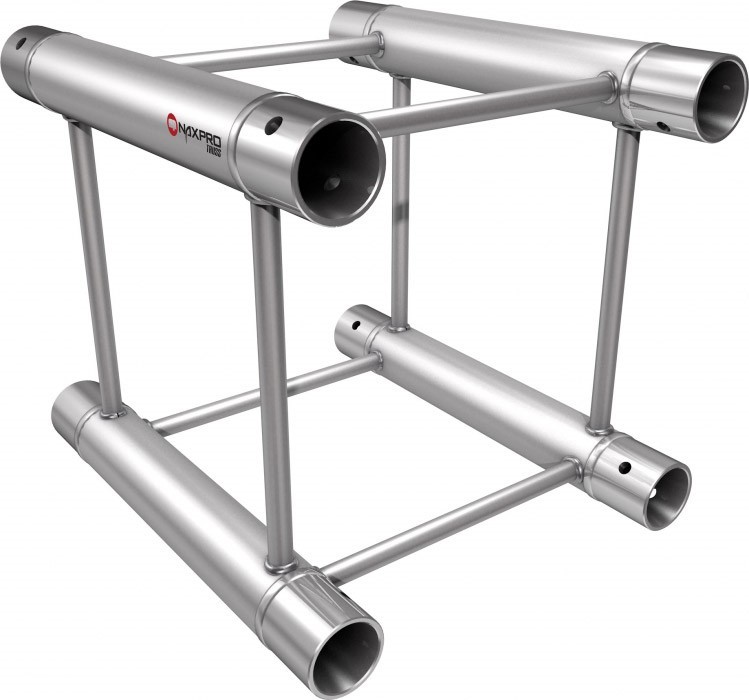

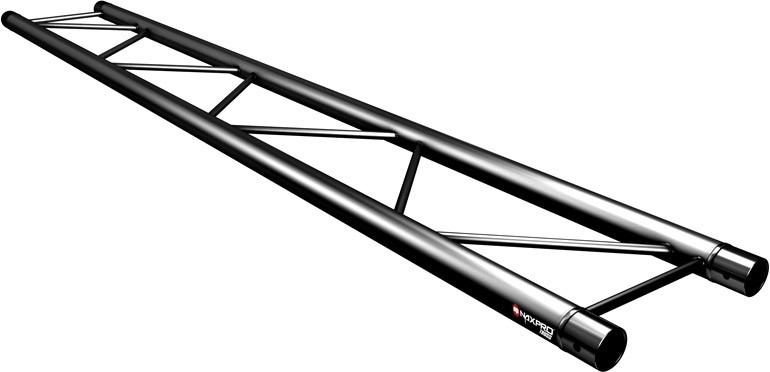

En PS Stage trabajamos habitualmente con técnicos y empresas de producción que necesitan estructuras de truss cuyas fichas técnicas declaran explícitamente la capacidad tanto en UDL como en CPL, con tablas por vano. Esa trazabilidad documental, presente en marcas como los sistemas de truss disponibles en nuestro catálogo, es lo que permite hacer un cálculo real en lugar de una estimación optimista.
La deflexión: el síntoma visible que nadie debería ignorar
Más allá del riesgo de rotura, las cargas puntuales tienen un efecto visible que los técnicos experimentados conocen bien: generan mayor deflexión localizada que las cargas distribuidas equivalentes, incluso con el mismo peso total. La deflexión —la curvatura del truss bajo carga— es un indicador directo de hasta qué punto está siendo solicitada la estructura.
Los fabricantes especifican la deflexión máxima admisible para cada configuración de vano y carga. Cuando esa deflexión se supera, el truss no solo presenta un aspecto preocupante: los esfuerzos internos pueden superar el límite elástico del aluminio, provocando deformaciones permanentes que invalidan la estructura aunque visualmente parezca recuperarse al retirar la carga. Un truss que ha sufrido deformación plástica debe retirarse del servicio, independientemente de su apariencia exterior.
La práctica habitual de «curvar un poco el truss y ya está» ignora este principio básico. En la mecánica de materiales, superar el límite elástico no es un suceso reversible: la microestructura del aluminio ha cambiado, y la capacidad de carga real ya no coincide con la declarada por el fabricante.
Cómo leer la ficha técnica de un truss: lo que debes buscar
Ante cualquier estructura escénica, la ficha técnica es el documento de referencia. Saber interpretarla correctamente es una competencia técnica básica. Estos son los elementos clave que debe contener y cómo utilizarlos:
- Tabla de capacidad por vano: la ficha debe mostrar la capacidad en UDL y en CPL para distintas longitudes de vano. Si solo aparece un número único sin referencia al tipo de carga ni al vano, la documentación es incompleta y no debe usarse como base de cálculo.
- Configuración de apoyo asumida: las cifras de carga presuponen un tipo de apoyo (biapoyado simple, voladizo, continuo). Cambiar la configuración de sustentación modifica los límites. Un truss «biapoyado» en su ficha no se puede calcular igual si se usa en voladizo.
- Deflexión máxima admisible: normalmente expresada como fracción de la luz (L/300, L/400). Cuanto mayor el denominador, más restrictivo el límite y más rígida la estructura bajo carga.
- Peso propio del truss: imprescindible incluirlo en el cálculo. En tramos largos, el peso propio de la estructura puede suponer un porcentaje significativo de la capacidad total.

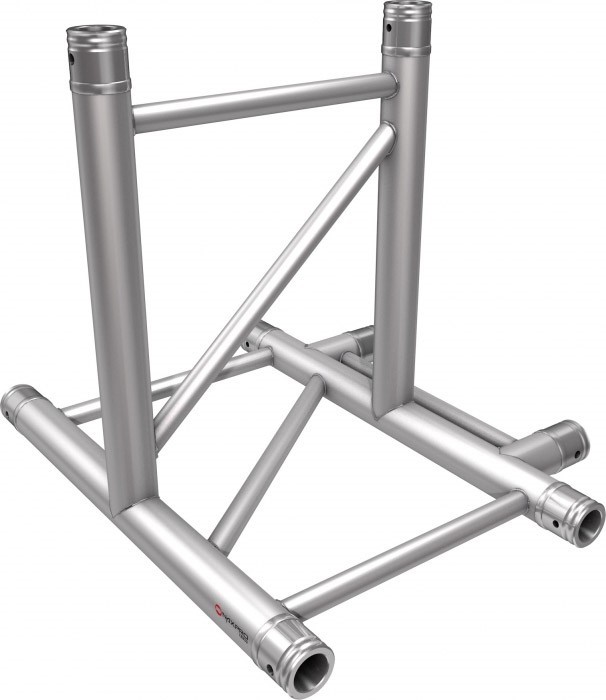

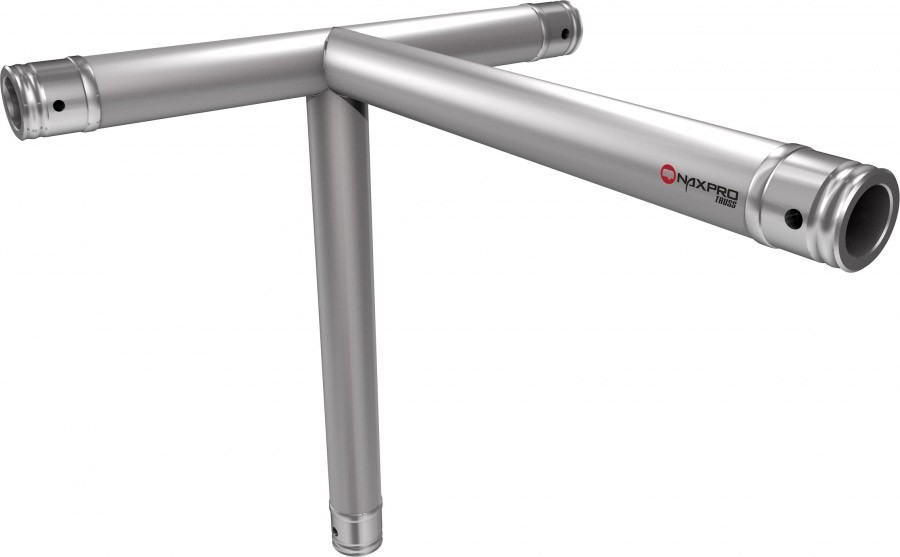

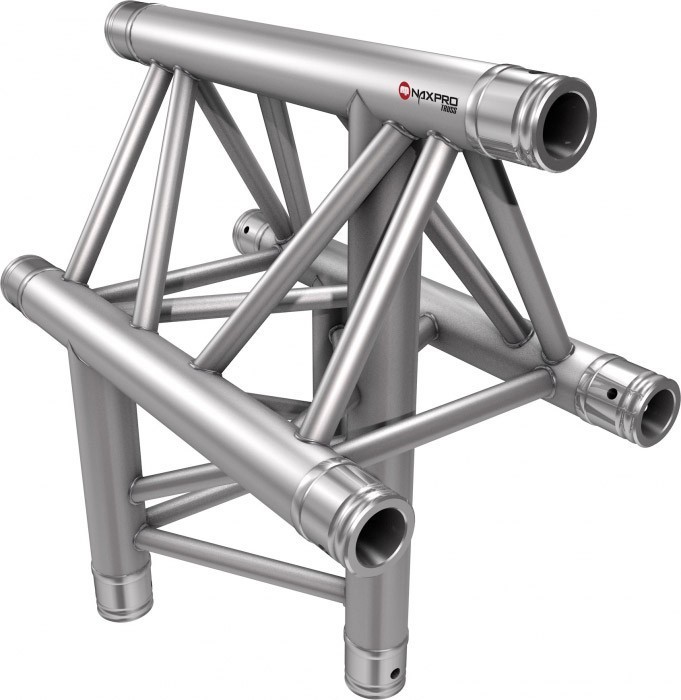

- Capacidad de los conectores y esquineros: el truss no trabaja solo; trabaja como sistema. Los conectores entre tramos, los esquineros y los puntos de anclaje tienen su propia capacidad, que puede ser el factor limitante antes que el propio perfil.
Cargas estáticas, dinámicas y el factor de seguridad en eventos
Hasta aquí hemos hablado de cargas estáticas: el peso propio de los equipos colgados, sin movimiento. Pero en producción de eventos también aparecen cargas dinámicas, generadas por el movimiento de los propios equipos (motores que elevan o bajan cargas, efectos especiales móviles, vibraciones de los altavoces) o por factores ambientales como el viento en exteriores.
Las cargas dinámicas amplifican el efecto de las estáticas mediante un coeficiente dinámico que, en sistemas de elevación certificados para el sector del espectáculo, suele estar contemplado en las tablas del fabricante. Sin embargo, en montajes no calculados por un técnico competente, las cargas dinámicas se ignoran sistemáticamente, reduciendo el margen real de seguridad muy por debajo de lo aparente.
Por eso los sistemas de rigging profesionales aplican siempre un factor de seguridad sobre la WLL (Working Load Limit o Carga Máxima de Trabajo). En equipos certificados para el sector de entretenimiento según las normas europeas aplicables, ese factor es habitualmente de 7:1 para accesorios de eslingado o de 4:1 para los propios trusses. Operar al límite de la WLL sin ese margen no es ahorro: es eliminación del margen de seguridad que protege a técnicos y público cuando algo no va exactamente como estaba previsto.
La elección de los motores de elevación y polipastos adecuados forma parte de ese cálculo global del sistema: no basta con que el truss aguante; cada componente del sistema —motor, eslinga, grillete, punto de anclaje— tiene que estar dimensionado para la carga real que va a soportar, incluyendo las dinámicas.
Errores frecuentes en montajes reales y cómo evitarlos
La mayoría de los problemas estructurales en eventos no se producen por mala fe ni por materiales defectuosos: se producen por errores de cálculo que el sector normaliza sin darse cuenta. Estos son los más habituales:
- Usar la capacidad UDL para validar una instalación con cargas puntuales relevantes. La ficha dice que el truss aguanta 57 kg/m en 8 metros, lo que suma 456 kg. El técnico cuelga un subwoofer de 200 kg en el centro y varios focos, y concluye que está dentro del límite. No lo está: la carga puntual central exige verificar la CPL, que es una cifra distinta y menor.
- No incluir el peso propio del truss en el cálculo. Un tramo de 8 metros de truss cuadrado profesional puede pesar entre 15 y 25 kg según el perfil. En vanos largos o configuraciones con varios tramos, ese peso acumulado puede representar el 10-20% de la capacidad total.
- No incluir el peso del cableado. Los haces de cable que recorren el truss de punta a punta pesan. En producciones grandes, pueden sumar decenas de kilos de carga distribuida que nadie ha calculado formalmente.
- Asumir que varios motores comparten la carga por igual. Ya hemos visto que en sistemas multipunto el reparto no es uniforme: depende de las posiciones relativas de los puntos de carga y los puntos de suspensión.
- No rever el montaje tras modificaciones sobre la marcha. En producción, es habitual que durante el montaje se añadan elementos no previstos (una pantalla extra, un efecto especial, más cable). Cada modificación debe verificarse contra el cálculo original.
Conocer la diferencia entre carga puntual y carga distribuida no es un conocimiento reservado a ingenieros estructurales: es la base técnica que cualquier profesional del montaje escénico debería manejar con soltura. En PS Stage apostamos por publicar este tipo de contenido porque entendemos que un cliente bien informado toma mejores decisiones de compra, monta con más seguridad y obtiene mejores resultados con las estructuras que le suministramos. Si tienes dudas sobre la capacidad de carga de un sistema concreto o necesitas orientación para elegir el truss adecuado a tu configuración, consulta nuestro catálogo de truss o contacta con nuestro equipo.
