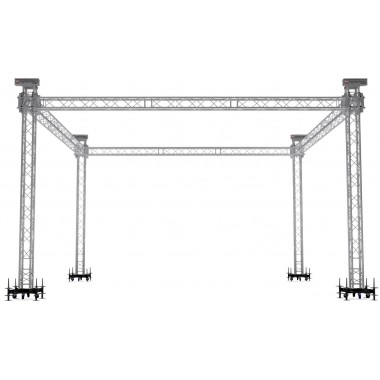

KIT DE GROUND SUPPORT P2000 NAXPRO TRUSS FD34 | Construcciones con truss

Las construcciones de cerchas con apoyo en el suelo de Naxpro Truss facilitan y agilizan el montaje de construcciones complejas.  Por apoyo en el suelo se entiende cuando un armazón de celosía está equipado como base con un elemento de suelo regulable en altura, como un zócalo o un sótano. A él se fija un elemento de truss corto, normalmente de 50 cm de longitud - en este elemento se atornilla una unidad de unión, en la parte de bisagra (elemento de rotura). A continuación, en función de los requisitos, existen las líneas de cerchas compatibles, que se designan como elementos de torre. Sobre esta torre un Sleeveblock conduce como un trineo. Los bloques de manguito están disponibles en diferentes versiones, opcionalmente como manguito de chapa o como bloque soldado.  Por último, una sección de cabeza o sección superior se fija a la torre como un elemento de cabeza. En esta sección de cabeza se eleva el manguito, dependiendo de los requisitos, mediante un polipasto de cadena manual o eléctrico; en raras ocasiones también se utilizan polipastos de cable. Una vez alcanzada la posición final, el manguito se fija mecánicamente a la sección superior. Para estas construcciones se suelen aconsejar refuerzos adicionales, como frenos de esquina o vendajes de cuerda.

Este conjunto de soporte de suelo consta de los siguientes componentes individuales del sistema:
? 4 Stk. Naxpro-Truss FD 34 recto 50 cm
? 4 Stk. Naxpro-Truss FD 34 Recto200 cm
? 8 Stk. Naxpro-Truss FD 34 Recto250 cm
? 4 Stk. Naxpro-Truss FD 34 Recto400 cm
? 8 Stk. FD 31 - 44 elemento de rotura izquierda estándar Bisagra Pieza
? 8 Stk. FD 31 - 44 elemento de rotura a la derecha estándar Bisagra Pieza
? 4 Stk. Naxpro-Truss Pieza superior P2000 para polipasto eléctrico de cadena f. FD34/HD34
? 4 Stk. Naxpro Truss Bloque de manguito P2000 f. FD34/HD34
? 4 Stk. Riggatec Smart Basement para cerchas de 30 er y 20 er.
? 16 Stk. Riggatec pluma corta para Smart Basement
?

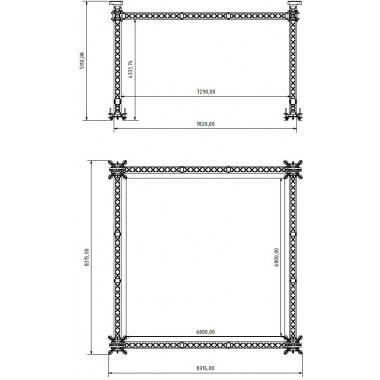

? Datos técnicos Juego de soporte de suelo P2000 - FD34 – 8 x 8 x 5 m (LxAxA)
anchura exterior: ca. 7,82/8,31 m
? Anchura interior: ca. 6,80/7,29 m
? altura exterior: ca. 5,11 m (dependiendo del ajuste de los husillos)
? altura interior: ca. 4,33 m
? Sistema de cerchas: Naxpro Truss FD34
? Lastre: según capacidad de remolque y aplicación a determinar (no incluido en el conjunto)
? Peso total: 650 kg aprox.
